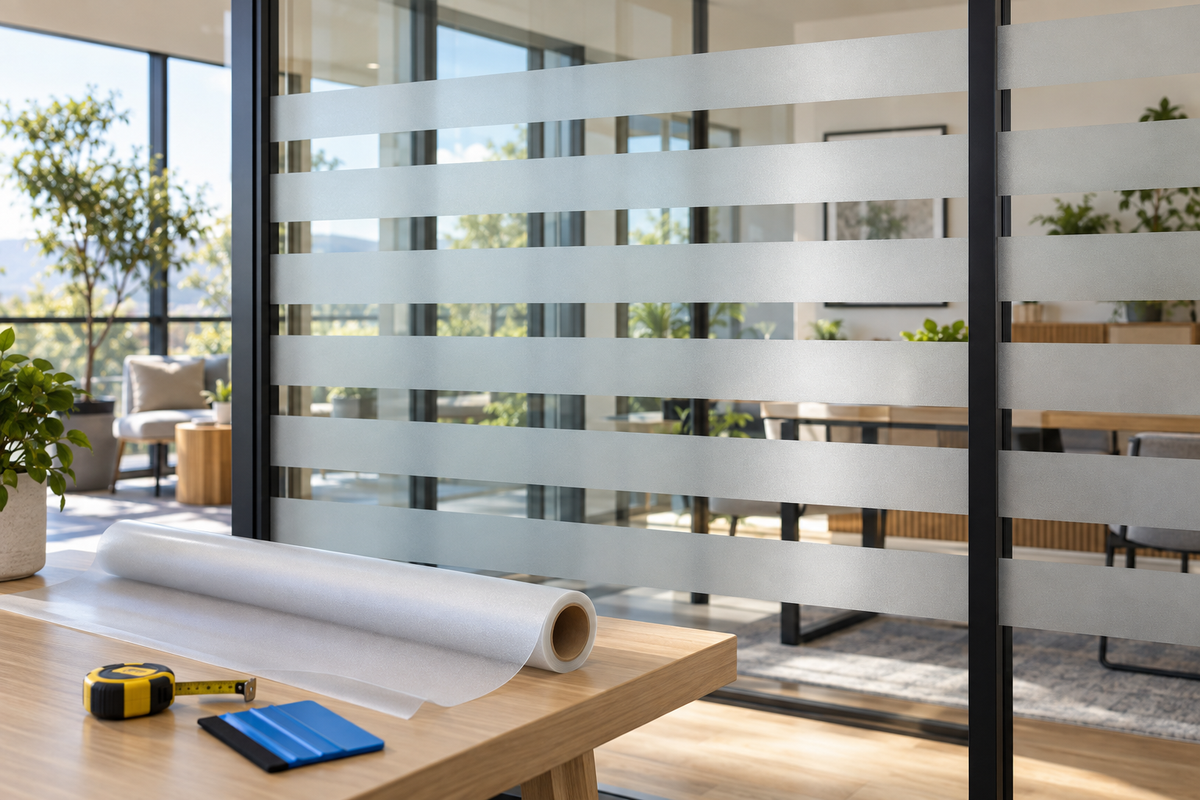

Suunnittele lasiin huurrekalvoraidat ja laske ostettavan yhtenäisen ikkunakalvon määrä. Selvitä raitojen leveys, kirkkaat välit, reunojen sijainnit ja rullallesi sopiva leikkuusuunnitelma.
Kuinka paljon kalvoa huurrekalvoraitoihin tarvitaan?
Aloita raitojen määrästä ja valmiista koosta. Lisää viimeistelyvarat ja vararaidat. Tarkista sitten, miten nämä suorakulmiot mahtuvat kalvorullan leveydelle ja pituudelle. Pelkän huurrepinta-alan ostaminen neliömetreinä voi johtaa materiaalipulaan, sillä pitkän raidan on mahduttava yhtenä kappaleena.
Tämä huurrekalvoraitojen laskuri on tarkoitettu yksittäisten kaistojen leikkaamiseen yhtenäisestä huurrepintaisesta ikkunakalvosta. Se soveltuu vaaka- tai pystysuuntaisiin raitoihin suorakulmaisissa laseissa sekä useisiin samankokoisiin lasiruutuihin. Saat mittasuhteisen asettelun, tarkat merkintäkohdat ja käytännöllisen leikkuusuunnitelman, jossa kaikkien aihioiden suunta on sama.
Kolme asettelutilaa lyhyesti
| Tavoitteesi | Valitse tämä tila | Mitä reunoille jää |
|---|---|---|
| Säilytä valittu raidan leveys ja kirkas väli | Kuinka monta kokonaista raitaa mahtuu? | Suurin mahdollinen kokonainen raitamäärä keskitetään. Ylimääräinen tila jaetaan tasan molempiin päihin. |
| Säilytä valittu raitojen määrä ja leveys | Yhtä suuret välit valitulle raitamäärälle | Raitojen väliset ja käyttöalueen ulkoreunojen välit ovat yhtä suuret. Lasin reunaväli lisätään tämän kuvion ulkopuolelle. |
| Säilytä valittu raitamäärä ja sisäinen kirkas väli | Raidan leveys valitulla määrällä ja välillä | Raidat täyttävät käytettävissä olevan mitan. Molempiin päihin jää vain määrittämäsi reunaväli. |
Vaakasuorille raidoille kuvio jaetaan lasin korkeussuunnassa. Pystysuorille raidoille se jaetaan leveyssuunnassa. Raidan pituus saadaan lasin toisesta mitasta vähentämällä reunaväli molemmista päistä.
Mittaa lasi ja päätä kuvion sijainti
Mittaa näkyvä lasi kehyksen sisäpuolelta. Tarkista leveys ja korkeus useasta kohdasta. Suunnitelma olettaa lasin suorakulmaiseksi. Vino, kaareva tai aukollinen lasi tarvitsee oman mitatun mallinsa.
Reunaväli tarkoittaa käyttöalueen ympärille jätettävää paljasta lasia. Se ei ole leikkuuvara. Käytä kalvon ohjeissa vaadittua reunaväliä. Jos haluat raidat vain suuremman lasin keskiosaan, laske tämä suorakulmainen alue erikseen ja kirjaa sen sijainti koko lasissa. Tällöin näytetyt sijainnit alkavat valitun alueen reunasta.
Samanlaisissa lasiruuduissa toistuu sama kuvio. Erilevyiset, erikorkuiset tai eri määrän raitoja sisältävät ruudut on laskettava erikseen. Jos eri korkeudella olevien vierekkäisten ruutujen raidat pitää kohdistaa, merkitse ne yhteisestä vaakasuorasta vertailulinjasta. Kunkin ruudun erillinen keskittäminen ei välttämättä kohdista raitoja toisiinsa.
Erota kirkkaat välit leikkuuvaroista
Kirkas väli on valmiiden raitojen väliin lasiin jäävä näkyvä paljas tila. Viimeistelyvara suurentaa leikattavaa aihiota jokaiselta reunalta. Valmis 100 cm pitkä ja 10 cm leveä raita tarvitsee 101 × 11 cm:n aihion, kun viimeistelyvaraa on 0,5 cm jokaisella reunalla.
Jos leikkaat jokaisen raidan täsmälleen lopulliseen kokoon ennen asennusta, syötä viimeistelyvaraksi nolla, ellei työmenetelmäsi vaadi lisämateriaalia. Jos viimeistelet reunat paikoilleen asettamisen jälkeen, käytä kyseisen tuotteen ja menetelmän vaatimaa varaa. Leikkuuväli on ylimääräinen tila vierekkäisten aihioiden välillä rullalla. Se on eri asia kuin lasissa näkyvä väli tai aihion ympärillä oleva viimeistelyvara.
Rullan sivuvarat poistavat käyttökelvottoman materiaalin molemmilta pitkiltä reunoilta. Päätyvara jättää käyttämätöntä pituutta jokaisen ostettavan palan tai täyden rullan kumpaankin päähän. Näillä kentillä voi huomioida vaurioituneet reunat tai leikkuumenetelmän vaatiman käsittelytilan. Esimerkkiarvot eivät ole yleispäteviä asennusohjeita.
Miksi leikkuusuunnalla on merkitystä
Pitkä kapea raita voi joskus kuluttaa vähemmän kalvoa, kun sen pituussuunta kulkee rullan leveyssuunnassa. Aihioita ei kuitenkaan pidä kääntää automaattisesti. Esimerkiksi Avery Dennison Frosted Glass Window Film -tuoteselosteessa kerrotaan, että suunta voi vaikuttaa pinnan ulkonäköön, ja edellytetään saman suunnan säilyttämistä leikkauksesta asennukseen.
Oletuksena raidan pituussuunta on rullan pituussuunnassa. Voit valita sen sijaan rullan leveyssuunnan. Käytä vertailutoimintoa vain, jos tuotteesi sallii molemmat suunnat haluttua lopputulosta varten. Toiminto vertaa kahta saman suunnan asettelua ja käyttää yhtä suuntaa kaikille kappaleille. Se ei sekoita käännettyjä ja kääntämättömiä raitoja eikä takaa kaikkien mahdollisten sijoittelujen parasta materiaalitehokkuutta.
Määrämittaan leikattu kalvo ja täydet rullat lasketaan eri tavoin
Yhtenäiselle määrämittaan leikatulle palalle laskuri järjestää kokonaiset rivit ja lisää leikkuuvälit sekä päätyvarat. Tarvittava pituus pyöristetään ylöspäin toimittajan tilausaskeleen mukaan. Esimerkiksi 0,1 m:n askel tarkoittaa, että tilattava pituus voi olla 2,4 m, 2,5 m ja niin edelleen. Varmista, että toimittaja toimittaa yhden yhtenäisen palan ja hyväksyy kyseisen tilausaskeleen.
Täysille rullille laskuri tarkistaa ensin, montako kokonaista riviä yhdelle rullalle mahtuu. Sitten se laskee rullalta saatavien aihioiden määrän ja pyöristää rullamäärän ylöspäin. Raitojen yhteispituuden jakaminen rullan pituudella ei riitä. Esimerkiksi 60 cm:n aihiota ei voi leikata kahta kertaa 100 cm:n rullalta, vaikka usean rullan yhteenlaskettu pituus vaikuttaisi riittävältä.
Viimeinen rivi voi jäädä osittain täyteen. Käyttämättömät sivukaistat ja rullan päät näkyvät ostetun pinta-alan ja leikkuuaihioiden pinta-alan erotuksessa. Niiden ei oleteta riittävän lisäraitoihin tai olevan uudelleenkäytettävissä toisessa projektissa.
Laskuesimerkki: 120 × 180 cm:n lasiruutu
Valitse vaakasuorat 10 cm leveät raidat ja niiden väliin 5 cm:n kirkkaat sisäiset välit. Kun lasin jokaiselle reunalle jätetään 0,2 cm:n väli, käytettävä korkeus on 179,6 cm ja jokainen valmis raita on 119,6 cm pitkä.
Kaksitoista raitaa vie korkeussuunnassa 12 × 10 + 11 × 5 = 175 cm. Jäljelle jäävä 4,6 cm jaetaan tasan molempiin päihin, ja sen lisäksi jätetään 0,2 cm:n reunaväli. Ensimmäinen raita alkaa 2,5 cm:n päästä yläreunasta. Myös alareunan kirkas marginaali on 2,5 cm.
10 %:n vararaidat lisäävät kahteentoista asennettavaan raitaan kaksi kokonaista raitaa. Leikkaat siis neljätoista aihiota. Kun jokaisella aihion reunalla on 0,5 cm:n viimeistelyvara, jokainen aihio on 120,6 × 11 cm.
Käytä 122 cm leveää rullaa, jätä kummallekin sivulle 0,5 cm käyttämätöntä varaa ja aihioiden väliin 0,2 cm. Kun raidan pituussuunta kulkee rullan pituussuunnassa, yhdelle riville mahtuu kymmenen aihiota. Neljätoista aihiota tarvitsee kaksi riviä, joiden pituus on 120,6 + 0,2 + 120,6 = 241,4 cm. Kun päätyvaraa ei ole ja tilausaskel on 0,1 m, osta yksi yhtenäinen 2,5 m:n pala.
Esimerkkihinnalla 20 €/m kalvo maksaa 50 €. Jos tuote sallii leikkaamisen rullan leveyssuuntaan, leveyssuunnassa mahtuu yksi aihio ja neljäntoista rivin pituus on 156,6 cm. Samalla tilausaskeleella ostettava määrä on silloin 1,6 m ja hinta 32 €. Nämä ovat vaihtoehtoisia saman suunnan asetteluja, eivät peruste sivuuttaa kalvon valmistajan suuntavaatimuksia.
Manuaaliset kaavat
Käytä samaa pituusyksikköä kaikkialla. A on raitojen toistumissuunnan mitta, josta on vähennetty molemmat reunavälit, b on raidan leveys, g on sisäinen kirkas väli ja n on raitojen määrä.
- Suurin kokonainen raitamäärä: n = pyöristys alaspäin((A + g) ÷ (b + g)).
- Keskitetyn kuvion lisämarginaali käyttöalueen sisällä: (A − n × b − (n − 1) × g) ÷ 2.
- Yhtä suuret sisäiset ja ulommat välit valitulle määrälle: g = (A − n × b) ÷ (n + 1).
- Raidan leveys valitulla määrällä ja sisäisellä välillä: b = (A − (n − 1) × g) ÷ n.
- Leikkuuaihion pituus tai leveys: valmis mitta + 2 × viimeistelyvara.
- Kokonaiset vararaidat: pyöristys ylöspäin(asennettavien raitojen määrä × varaprosentti ÷ 100).
Leikkauksessa käytettävä rullan leveys on koko leveys miinus molemmat sivuvarat. Aihioita rivillä = pyöristys alaspäin((käytettävä rullan leveys + leikkuuväli) ÷ (aihion mitta rullan leveyssuunnassa + leikkuuväli)). Tarvittavat rivit = pyöristys ylöspäin(aihioiden kokonaismäärä ÷ aihioita rivillä).
Yhtenäisen asettelun pituus = rivien määrä × aihion mitta rullan pituussuunnassa + (rivien määrä − 1) × leikkuuväli + molemmat päätyvarat. Pyöristä tämä pituus ylöspäin todellisen tilausaskeleen mukaan.
Täysille rullille rivit/rulla = pyöristys alaspäin((rullan pituus − molemmat päätyvarat + leikkuuväli) ÷ (aihion mitta rullan pituussuunnassa + leikkuuväli)). Kerro tulos rivin aihiomäärällä saadaksesi rullan kapasiteetin. Pyöristä sitten ylöspäin(aihioiden kokonaismäärä ÷ rullan kapasiteetti). Nollakapasiteetti tarkoittaa, ettei valitulta rullalta saa yhtäkään kokonaista aihiota.
Vältä nämä tavalliset virheet
- Kirkkaiden välien laskeminen kalvoksi. Vain huurrepintaiset raidat kuluttavat materiaalia. Peittämättömät välit jäävät paljaaksi lasiksi.
- Rullan suunnan sivuuttaminen. Matemaattisesti sopiva asettelu voi hukata materiaalia, jos raidan aihio ei mahdu todellisen rullan leveydelle.
- Valmiin raidan leveyden käyttäminen leikkuuaihion leveytenä. Lisää viimeistely- tai käsittelyvara erikseen, jos asennusmenetelmä sitä vaatii.
- Peittoprosentin olettaminen näkösuojaksi. Näkösuoja riippuu myös valaistuksesta, katselukulmasta, kalvon peittävyydestä ja kirkkaiden välien leveydestä.
- Täsmälleen teoreettisen pituuden tilaaminen. Varaa materiaalia rullan reunan suoristamiseen, koeleikkauksiin, viimeistelyyn ja asennushävikkiin.
Usein kysytyt kysymykset
Voinko käyttää laskuria valmiiksi raidoitetulle näkösuojakalvolle?
Vain jos leikkaat erillisiä raitoja yhtenäisestä kalvosta. Tehtaalla kuvioitu kalvo sisältää usein läpinäkyviä osia yhdessä yhtenäisessä arkissa. Myös nämä osat kuluttavat rullamateriaalia. Käytä ikkunakalvolaskuria kokonaisille arkeille ja tarkista tuotteen kuvion suunta sekä kohdistusvaatimukset erikseen.
Tarkoittaako 70 %:n kalvopeitto 70 %:n näkösuojaa tai valon vähenemistä?
Ei. Peitto kertoo vain, kuinka suuren osan lasin pinta-alasta valmiit raidat peittävät. Näkösuoja riippuu kalvosta, välien koosta, katselukulmasta ja valaistuksesta. Kirkkaista väleistä näkyy läpi. Peitto ei määritä näkyvän valon läpäisyä, aurinkosuojan tehoa tai soveltuvuutta vaadittuun lasin huomiomerkintään. Jos sinulla on asianmukaiset optiset tuotetiedot, käytä erillistä ikkunan valonläpäisyn VLT-laskuria sen ilmoitettuun käyttötarkoitukseen.
Kuinka paljon ylimääräistä kalvoa kannattaa varata?
Laskurin muokattava lähtöarvo on 10 % asennettavien raitojen määrästä pyöristettynä ylöspäin kokonaisiksi vararaidoiksi. Valitse oma varasi koekappaleita, käsittelyä ja todennäköisiä virheitä varten. Vararaidat sisältyvät leikkuusuunnitelmaan. Myös tilausmäärän pyöristys sisältyy tulokseen, joten älä lisää samaa varausta automaattisesti uudelleen.
Voiko laskuri yhdistää lyhyempiä paloja yhdeksi raidaksi?
Ei. Jokaisen raidan on mahduttava yhtenä kokonaisena aihiona sallittuun rullasuuntaan. Jos näin ei ole, valitse toinen rulla tai muuta suunnitelmaa. Saumat, limitykset ja yhdistettävät raidat tarvitsevat erillisen suunnitelman.
Miten merkitsen sijainnit tarkasti?
Avaa tuloksen alla oleva merkintätaulukko. Mittaa vaakaraitojen jokainen alku- ja loppukohta lasin yläreunasta. Pystyraidoille mittaa vasemmasta reunasta. Käytä yhtä vertailureunaa sen sijaan, että lisäisit pyöristettyjä leveyksiä ja välejä peräkkäin. Piirros on esikatselu. Käytä merkitsemiseen annettuja mittoja.
Korvaako tämä asennusohjeet?
Ei. Noudata valitun kalvon vaatimuksia lasin yhteensopivuudesta, puhdistuksesta, asennuksesta, reunaväleistä ja viimeistelystä. Tuotteiden asennustavat vaihtelevat. Laskuri suunnittelee geometrian ja materiaalimäärän, mutta ei valitse kalvoa tai vahvista lasin soveltuvuutta.
Valitse rullamateriaali raitojen leikkaamiseen
Tämä itseliimautuva huurrepintainen ikkunakalvorulla on vaihtoehto omien raitojen leikkaamiseen sopivalle sileälle ja tasaiselle lasille. Se toimitetaan kalvomateriaalina, ei valmiiksi leikattuna raitasarjana. Käytä valitun tuotteen käyttökelpoista leveyttä ja toimitettavaa pituutta. Tarkista jokainen raita leikkuusuunnitelmasta ennen tilaamista.
Kirkkaat välit jäävät paljaaksi lasiksi. Raitakuvion näkösuoja poikkeaa siksi kokonaan huurrekalvolla peitetystä lasista. Vertaa huurrekalvoja ja lasin koristekuvioita jos haluat toisenlaisen pinnan. Tarkista kunkin tuotteen peitto ja toimitusmuoto.
